煤矿井下气体束管气相色谱仪监测系统是根据大中小型煤矿自燃火灾预报防治工作的要求，对井下任意地点的H2，O2，N2，CO，CO2，CH4，C2H2，C2H4，C2H6，C2H2，C3H8，C3H6,等气体含量实现24小时连续循环监测，经过对自燃火灾标志气体的确定和分析，及时预测报告发火地点地方温度变化，给煤矿自燃火灾和矿井瓦斯事故的防治工作提供科学依据。
该产品严格按照《GB/T30431-2013实验室气相色谱仪》、《JJG700-2015气相色谱仪检定规程》标准要求生产制造、检定。该整套分析监测系统采用微机控制自动进样，采用双柱并联、串联热导检测器、甲烷转化炉、双氢焰检测器的气路流程，电动十通阀一次进样完成对井下气体中的全分析，配置专用专用煤矿气体色谱分析系统软件，具有分析功能强、分离效果、灵敏度高、重现性好、操作简单、稳定可靠等特点，可完全满足井下气体束管监测分析的需要，提高实验室工作效率，降低使用操作操作根本。
工作原理
系统在计算机的控制下，将井下已经敷设束管地点的气体连续不断输送到采集控制柜中，进入色谱仪进行检测分析，分析结果自动存入数据库，并以不同形式输出。

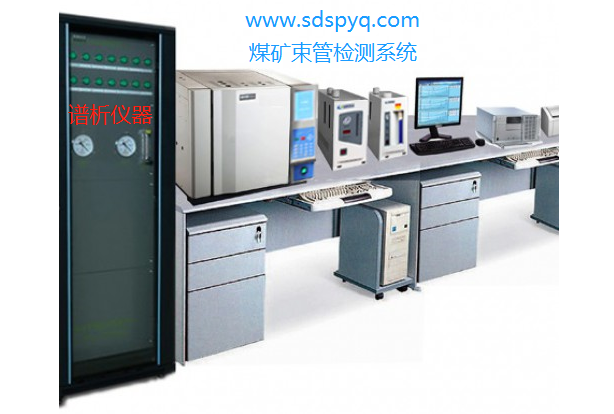

煤矿井下气体束管气相色谱仪监测系统组成
1. 束管专用气相色谱仪；2. 数据采集处理部分；3. 气体采样控制柜部分；4. 气路管路部分；5. 虑水滤尘部分。
适用领域: 煤矿井下瓦斯气体成份浓度在线或离线监测，确保井下作业生产安全。
一、监测成份及浓度范围
O2： 20~1%
N2： 78~1%
CH4： 0.5PPm～10%
CO： 1PPm～0.3%
CO2： 1PPm～0.5%
C2H6：0.5PPm～0.3%
C2H4：0.5PPm～0.3%
C2H2：0.5PPm～0.3%
二、仪器特点
1、稳定的GC-17气相色谱仪主机，运行可靠稳定。
采用热导检测器(TCD)、氢火焰离子化检测器(FID)检测，并装有甲烷化转化装置。
2、采用电动十通阀一次取样自动进样，自动启动工作站，三填充柱分离，对矿井气中H2、O2、N2、CH4、CO、CO2、C2H6、C2H4、C2H2全分析。
3、可以选择自动进样系统。
4、可配多通道矿井气体自动取样装置，每个通道气路独立，互不干扰，死体积小，取样代表性好。
5、可配4或8升铝瓶装多组份标准混合气，方便分析定量。
6、双通道色谱工作站，支持Windows 98/2000/XP操作系统，色谱分析谱图储存、数据处理、报告打印。
三、主机介绍
1、超大液晶蓝屏、中文显示、中文键盘输入，显示内容丰富、信息量大，能对温度、流量等各种参数实时监控。
2、对各加热区实行自动监控，加热区超温后会自动切断加热电源。
3、具有断气保护功能，当载气压力低于0.1MPa时，仪器会自动报警并切断加热电源、热导桥电流。
4、具有参数储存功能，仪器关机后下次开机只需打开仪器电源总开关，仪器会自动按上次关机前的状态运行，实现了真正的“一键开机”功能，或掉电后恢复供电仪器会自动恢复到掉电前的运行状态。
5、具有故障自诊断功能，仪器对各运行参数实时检测，当系统出现异常时，微机系统会自动保护仪器。
6、气路系统采用独特的稳压流程设计，减小了气体进样是压力波动对检测器的冲击，从而减小了冲击峰对分析的影响，保证了分析结果的准确性。
7、整机一改传统三箱式设计，采用了两箱式设计，内藏式气路系统，使仪器外观更加整洁、美观，提高了仪器操作的安全性。
8、载气、氢气、空气均使用压力表指示，使操作者对色谱分析条件一目了然，易于操作。
9、主要及关键部件均采用进口元器件，延长了整机的使用寿命，减少了维护费用。
10、仪器在出厂前经过充分的调试，仪器到达使用现场后，用户只需通气后打开电源即可使用，操作极为简便。
11、进样口、检测器、转化炉均采用模块化设计，拆装十分方便，没有任何色谱仪操作经验者也可以方便的拆装、更换。
12、超大柱箱（300×285×260mm、22L），使拆装色谱柱更为方便。
详细说明：
1、 控温范围：室温+5℃～400℃
2、 温控精度：±0.1℃
3、 稳定时间：≤30min
4、 检知浓度：H2≤2uL/L
O2≤10uL/L
N2≤20uL/L
CO≤1uL/L
CO2≤5uL/L
CH4、C2H4、C2H6、C2H2≤0.1uL/L
